Placa base msi mag x870e tomahawk max wifi am5 atx - 4x ddr5

Características de la MSI MAG X870E TOMAHAWK MAX WIFI PZ

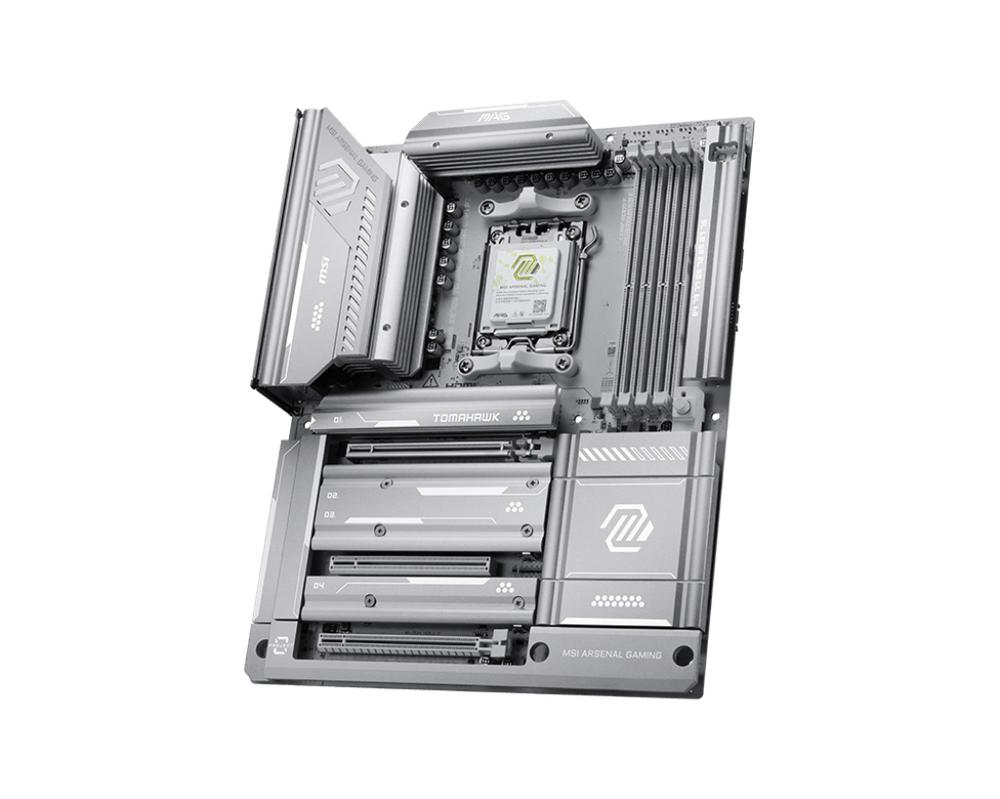

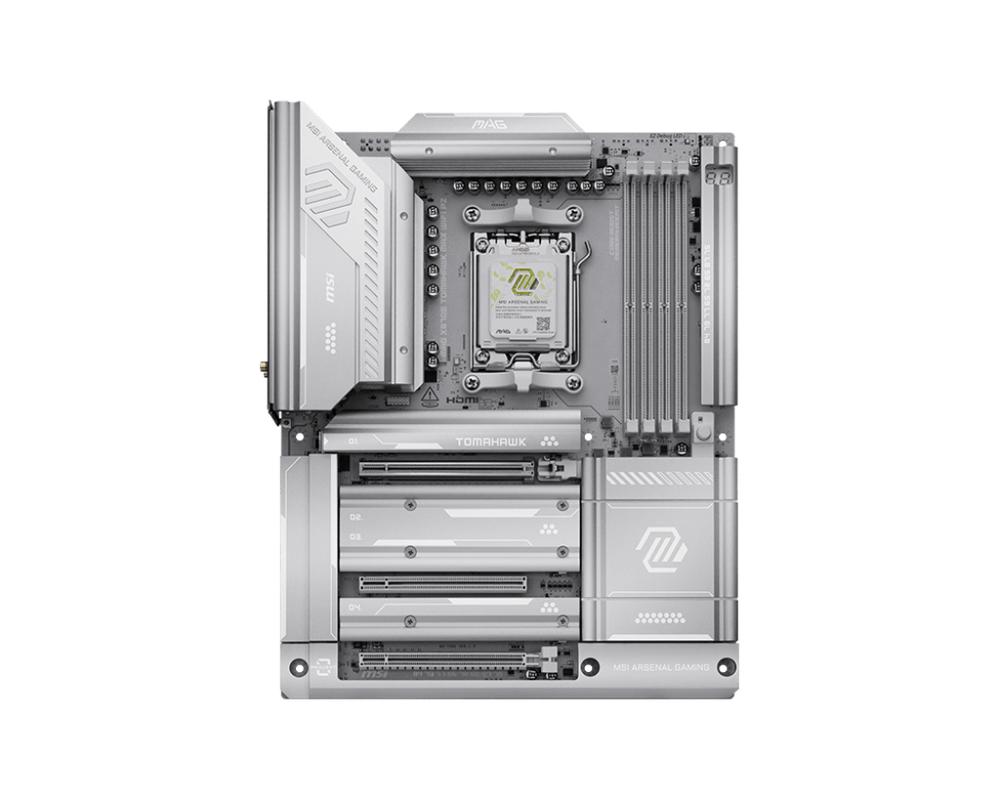

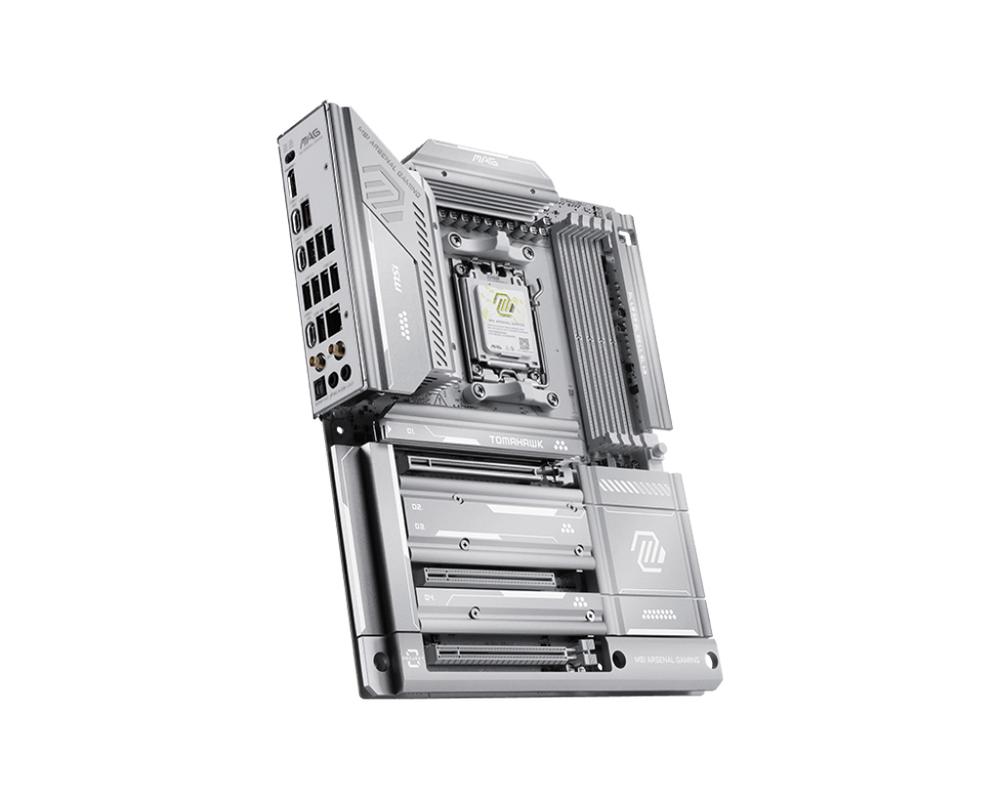

La MSI MAG X870E TOMAHAWK MAX WIFI PZ es una placa base Back-Connect ATX con chipset AMD X870E diseñada para equipos gaming y configuraciones de alto rendimiento. Compatible con procesadores AMD Ryzen™ 9000, 8000 y 7000 para socket AM5, combina memoria DDR5, PCIe 5.0, almacenamiento M.2 Gen5, Wi-Fi 7 y red LAN 5G. Su diseño con conexiones situadas en la parte posterior permite además conseguir un montaje más limpio y simplificar la gestión del cableado.

Diseño Back-Connect para un montaje más limpio

El diseño Back-Connect traslada los conectores de alimentación, ventiladores y otros cabezales a la parte posterior de la placa. De esta forma, el frontal queda más despejado para dar protagonismo a componentes como la tarjeta gráfica o la refrigeración líquida, al mismo tiempo que se facilita la organización del cableado.

Factor de forma: Back-Connect ATX

Dimensiones

243,84 x 304,8 mm

Conectores principales ubicados en la parte posterior

Diseño orientado a simplificar la gestión de cables

Plataforma AMD X870E para procesadores Ryzen™

Equipada con el chipset AMD X870E y socket AM5, esta placa base ofrece compatibilidad con varias generaciones de procesadores AMD Ryzen™ para escritorio, permitiendo crear configuraciones adaptadas tanto al gaming como a tareas exigentes.

Chipset: AMD X870E

Socket: AM5

Compatible con AMD Ryzen™ Series 9000

Compatible con AMD Ryzen™ Series 8000

Compatible con AMD Ryzen™ Series 7000

Sistema de alimentación preparado para altas cargas

Su arquitectura Duet Rail Power System de 14 fases con 80A SPS, junto con Core Boost, PWM digital y los conectores duales de alimentación para CPU, está preparada para proporcionar una entrega de energía estable bajo cargas elevadas. El PCB de 8 capas incorpora además cobre reforzado de 2 oz y material de grado servidor.

Sistema Duet Rail de 14 fases con 80A SPS

Alimentación SOC de 2 fases

IC PWM digital

2 conectores de alimentación CPU

Conector PCIE_PWR de 8 pines

Tecnología Core Boost y funciones EZ OC Tuning

PCB de 8 capas con cobre reforzado de 2 oz

Memoria DDR5 de hasta 256 GB

Sus cuatro ranuras DDR5 UDIMM en doble canal admiten una capacidad máxima de 256 GB y velocidades de overclocking de hasta 8400+ MT/s en configuraciones compatibles. Memory Boost emplea un circuito DDR aislado, mientras que los perfiles AMD EXPO™ y el High-Efficiency Mode permiten ajustar el rendimiento de la memoria desde la BIOS.

4 ranuras DDR5 UDIMM

Capacidad máxima: 256 GB

Doble canal

DDR5 8400 – 5600 MT/s mediante OC

DDR5 5600 – 4800 MT/s mediante JEDEC

Compatible con AMD EXPO™ y overclocking de memoria

Compatible con memoria Non-ECC y Un-buffered

Compatible con CUDIMM en modo Clock Driver bypass

Con procesadores Ryzen™ 9000 Series, las frecuencias máximas de overclocking indicadas dependen de la configuración de los módulos instalados.

1DPC 1R: hasta 8400+ MT/s

1DPC 2R: hasta 6400+ MT/s

2DPC 1R: hasta 6400+ MT/s

2DPC 2R: hasta 6400+ MT/s

PCIe 5.0 y Steel Armor para tarjetas gráficas

La ranura principal incorpora PCIe 5.0 y MSI Steel Armor II, un refuerzo con puntos de soldadura adicionales pensado para soportar tarjetas gráficas pesadas y proteger el punto de contacto frente a interferencias electromagnéticas. El sistema EZ PCIe Release facilita además la instalación y retirada de la GPU mediante un botón.

PCI_E1: PCIe 5.0 hasta x16 desde CPU

PCI_E2: PCIe 3.0 hasta x1 desde chipset

PCI_E3: PCIe 4.0 hasta x4 desde chipset

PCIe 5.0 x16 con Ryzen™ 9000 y 7000 Series

PCIe 4.0 x8 con Ryzen™ 8700, 8600 y 8400 Series

PCIe 4.0 x4 con Ryzen™ 8500 y 8300 Series

Steel Armor II y EZ PCIe Release

Cuatro ranuras M.2 con hasta PCIe 5.0

Para almacenamiento de alta velocidad dispone de cuatro conectores M.2, dos de ellos con interfaz PCIe 5.0 x4 de hasta 128 Gbps. Los otros dos utilizan PCIe 4.0 x4 de hasta 64 Gbps, a los que se suman cuatro conexiones SATA 6G para ampliar las posibilidades de almacenamiento.

M.2_1: hasta PCIe 5.0 x4, compatible con dispositivos 22110/2280

M.2_2: hasta PCIe 5.0 x4, compatible con dispositivos 2280/2260

M.2_3: hasta PCIe 4.0 x4, compatible con dispositivos 2280/2260

M.2_4: hasta PCIe 4.0 x4, compatible con dispositivos 2280/2260

2 ranuras Gen5 x4 de hasta 128 Gbps

2 ranuras Gen4 x4 de hasta 64 Gbps

4 conexiones SATA 6G

Con Ryzen™ 9000 y 7000 Series, M.2_1 y M.2_2 pueden funcionar hasta PCIe 5.0 x4. Con Ryzen™ 8000, M.2_1 funciona hasta PCIe 4.0 x4, mientras que M.2_2 admite hasta PCIe 4.0 x4 con Ryzen™ 8700, 8600 y 8400. La ranura M.2_2 no está disponible con Ryzen™ 8500 y 8300 Series.

Compatibilidad RAID para SATA y NVMe

La placa permite configurar matrices RAID tanto con unidades SATA como con almacenamiento M.2 NVMe, ofreciendo diferentes posibilidades según las necesidades de rendimiento o redundancia del sistema.

SATA: RAID 0, RAID 1 y RAID 10

M.2 NVMe: RAID 0, RAID 1, RAID 5 y RAID 10

RAID 5 para M.2 NVMe compatible con Ryzen™ 9000 Series

RAID 10 para M.2 NVMe compatible con Ryzen™ 9000 y 7000 Series

Frozr Design para una refrigeración optimizada

El sistema Frozr Guard combina un disipador extendido con almohadillas térmicas MOSFET de 7 W/mK, almohadillas adicionales para los chokes y M.2 Shield Frozr. A esto se suman Frozr Sync y Frozr Control para conectar, sincronizar y gestionar los ventiladores del equipo.

Disipador extendido

Almohadillas térmicas MOSFET de 7 W/mK

Almohadillas térmicas adicionales para los chokes

EZ M.2 Shield Frozr II

Frozr Sync

Frozr Control mediante MSI Center

Compatible con Cooling Wizard y Frozr AI Cooling

Wi-Fi 7, Bluetooth® 5.4 y LAN 5G

Su apartado de conectividad incorpora Realtek® 8126 5G LAN y Wi-Fi 7, proporcionando opciones de red cableada e inalámbrica de alta velocidad. El módulo inalámbrico está preinstalado en una ranura M.2 Key-E y admite MU-MIMO, MLO y 4KQAM.

Realtek® 8126 5G LAN

Wi-Fi 7

Bandas de 2,4 GHz, 5 GHz y 6 GHz

Canales de hasta 320 MHz

Velocidad inalámbrica de hasta 5,8 Gbps

Compatible con 802.11 a/b/g/n/ac/ax/be

MU-MIMO TX/RX

MLO y 4KQAM

Bluetooth® 5.4

Antena MSI EZ Antenna con diseño magnético

La disponibilidad de la banda de 6 GHz depende de la normativa de cada país. Wi-Fi 7 y Bluetooth® 5.4 están preparados para Windows® 11 versión 24H2. La versión de Bluetooth® puede actualizarse en función del chipset inalámbrico.

USB4® y amplia conectividad USB

La MSI MAG X870E TOMAHAWK MAX WIFI PZ ofrece una amplia variedad de conexiones USB de hasta 40 Gbps, incluyendo USB Type-A y Type-C tanto en el panel trasero como mediante conexiones para el frontal de la caja.

2 USB 40 Gbps Type-C traseros

1 USB 20 Gbps Type-C frontal

1 USB 10 Gbps Type-C trasero

2 USB 10 Gbps Type-A traseros

3 USB 5 Gbps Type-A traseros

4 USB 5 Gbps Type-A frontales

4 USB 2.0 traseros

4 USB 2.0 frontales

Los puertos USB 40 Gbps Type-C traseros y la ranura M.2_2 comparten ancho de banda PCIe 5.0 x4. Con un dispositivo instalado en M.2_2, ambos funcionan a PCIe 5.0 x2. Es posible configurar M.2_2 como PCIe 5.0 x4 desde la BIOS, deshabilitando en ese caso los puertos USB 40 Gbps Type-C. El controlador host USB4® admite hasta PCIe 4.0 x4.

Salidas de vídeo de hasta 8K

Para procesadores que incorporan gráficos integrados, la placa ofrece HDMI™ 2.1 FRL con resolución máxima de 8K a 60 Hz, además de salida DisplayPort a través de los puertos USB4® Type-C.

1 HDMI™ 2.1 FRL

Resolución HDMI™ máxima: 8K a 60 Hz

2 USB4® Type-C con DisplayPort 1.4 HBR3

Resolución máxima mediante DisplayPort sobre USB Type-C: 4K a 120 Hz

Las salidas gráficas requieren un procesador con gráficos integrados y sus especificaciones pueden variar dependiendo de la CPU instalada.

Audio Boost 5 con Realtek® ALC4080

El sistema Audio Boost 5 con códec Realtek® ALC4080 proporciona audio USB de alto rendimiento con configuración de hasta 7.1 canales. También incorpora salida óptica S/PDIF y reproducción de alta resolución mediante el panel frontal.

Códec Realtek® ALC4080

Audio USB de alto rendimiento de 7.1 canales

Reproducción de hasta 32 bits/384 kHz en el panel frontal

Salida óptica S/PDIF

Tecnología Audio Boost 5

Funciones EZ DIY para facilitar el montaje

Las tecnologías EZ DIY de MSI simplifican la instalación y sustitución de componentes, reduciendo la necesidad de utilizar herramientas en operaciones habituales como montar un SSD M.2 o retirar la tarjeta gráfica.

EZ M.2 Shield Frozr II con diseño sin herramientas

EZ PCIe Release para liberar la tarjeta gráfica mediante un botón

EZ M.2 Clip II para instalar y retirar SSD sin tornillos

EZ Antenna magnética para facilitar su colocación

Conectores internos para refrigeración, iluminación y expansión

La placa integra numerosos conectores internos para ventiladores, refrigeración, iluminación RGB y periféricos, facilitando la configuración de equipos personalizados y sistemas de refrigeración avanzados.

1 conector ATX_PWR

2 conectores CPU_PWR

1 conector PCIE_PWR de 8 pines

1 conector CPU Fan

1 conector PUMP_SYS Fan

6 conectores System Fan

1 cabezal ARGB + FAN + USB 2.0 JAF_2

2 conectores de panel frontal JFP

1 conector de intrusión de chasis JCI

1 conector de audio frontal JAUD

3 conectores Addressable V2 RGB LED JARGB_V2

1 conector RGB LED JRGB

1 cabezal TPM compatible con TPM 2.0

2 jumpers de frecuencia BCLK JBCLK

Herramientas de diagnóstico integradas

Para facilitar la detección de posibles incidencias durante el montaje o configuración, la placa dispone de varios indicadores LED dedicados al diagnóstico del sistema y de la memoria.

4 EZ Debug LED

1 EZ Digit Debug LED

1 EZ Memory Detection LED

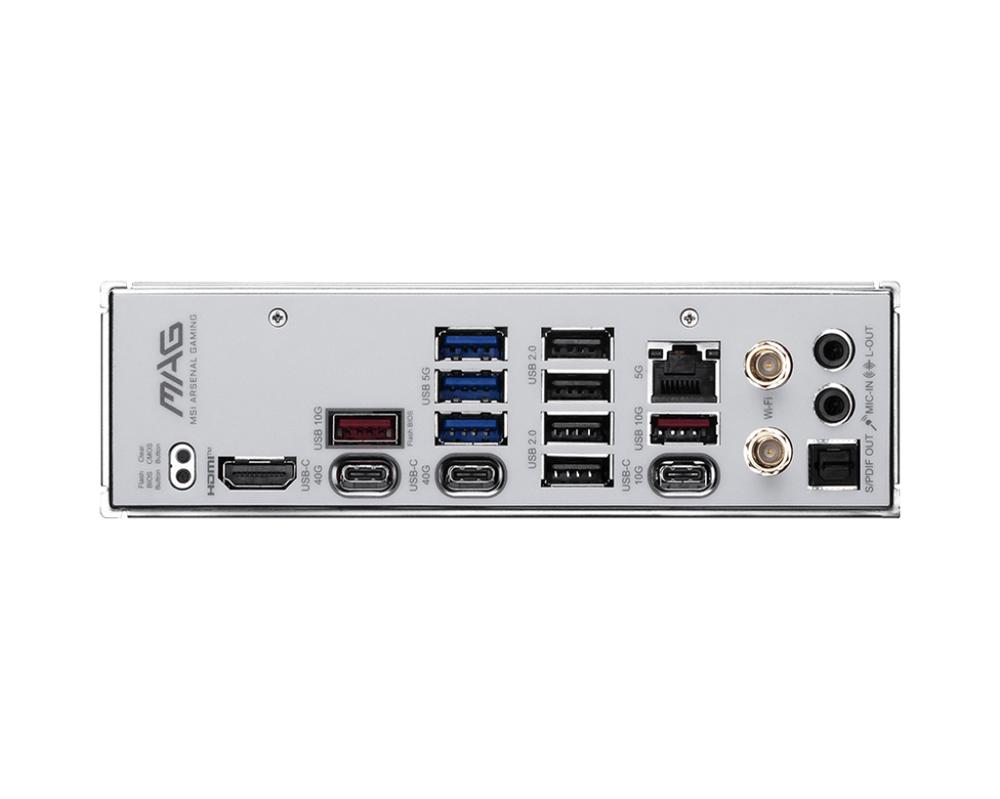

Panel trasero completo y accesible

El panel posterior concentra conectividad USB de alta velocidad, red 5G, Wi-Fi, vídeo y audio, además de botones dedicados para Clear CMOS y Flash BIOS que facilitan determinadas tareas de configuración y mantenimiento.

Botón Clear CMOS

Botón Flash BIOS

USB 40 Gbps Type-C

USB 10 Gbps Type-C y Type-A

USB 5 Gbps Type-A

USB 2.0

Puerto LAN 5G

Conexiones Wi-Fi / Bluetooth®

HDMI™

Conectores de audio

Salida óptica S/PDIF

Compatibilidad y sistema operativo

La MSI MAG X870E TOMAHAWK MAX WIFI PZ es compatible con Windows® 11 de 64 bits. La compatibilidad y velocidad efectiva de la memoria pueden variar según el procesador y la configuración de los módulos instalados.

Sistema operativo compatible: Windows® 11 de 64 bits

Las ranuras DIMM incorporan pestañas de doble cara

La compatibilidad CUDIMM y la frecuencia POR de arranque pueden variar según la serie de CPU

La compatibilidad y velocidad de memoria dependen del procesador y de la configuración utilizada
