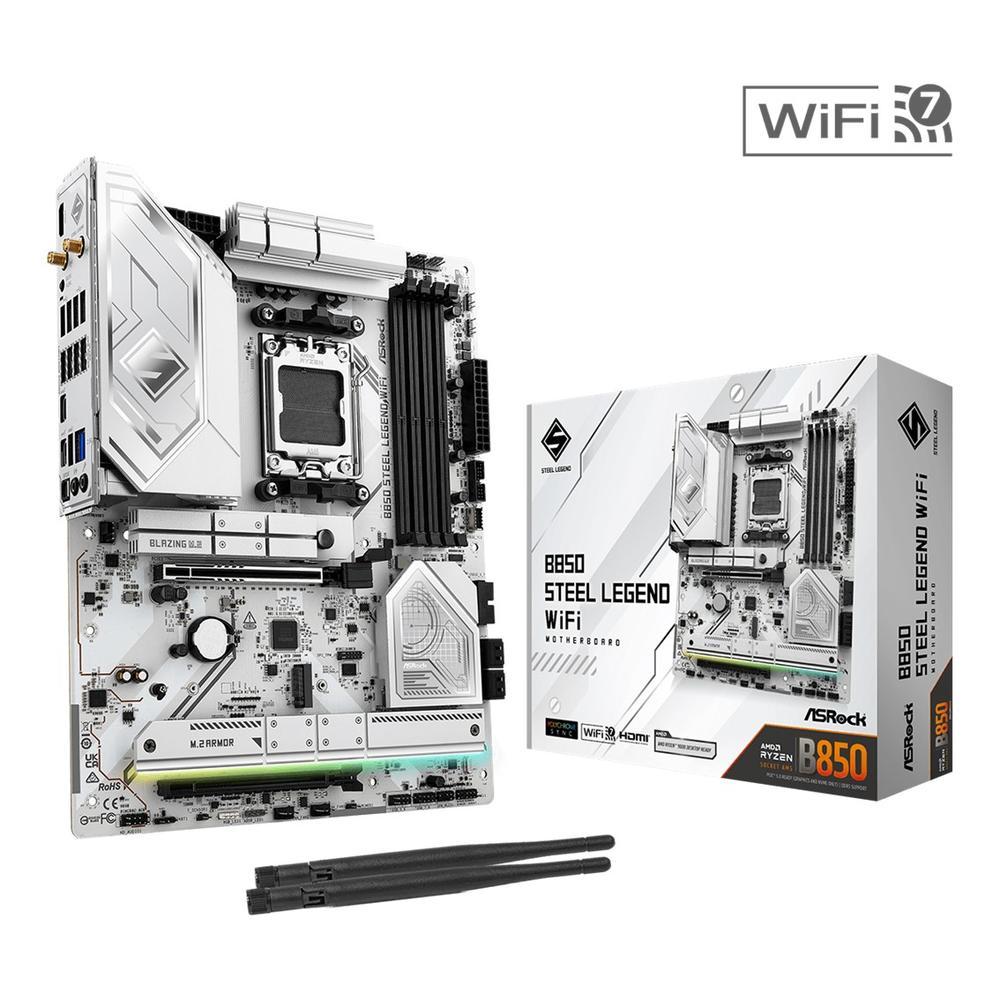

Placa base asrock b850 steel legend wifi am5 atx - 4x ddr5

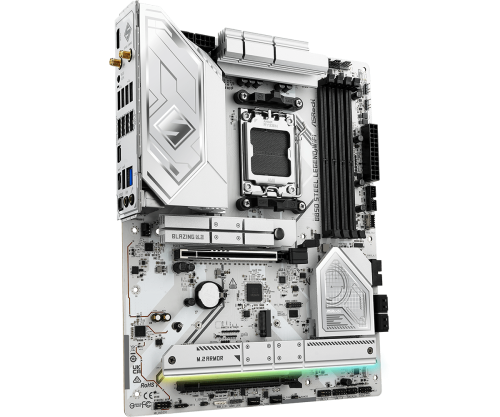

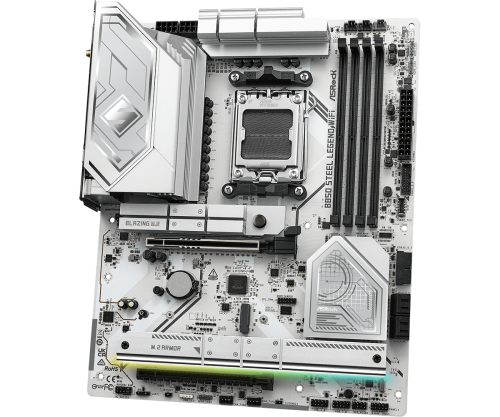

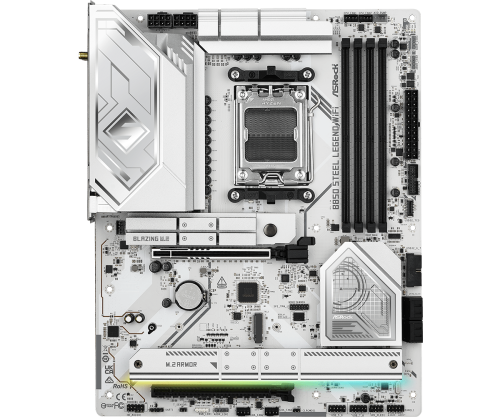

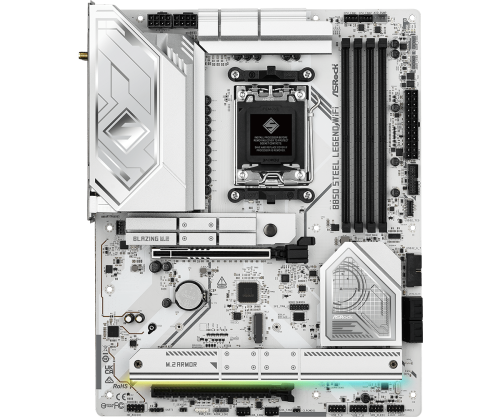

Características de la ASRock B850 Steel Legend WiFi
La ASRock B850 Steel Legend WiFi es una placa base ATX con chipset AMD B850 diseñada para procesadores AMD Ryzen™ de las series 9000, 8000 y 7000 con socket AM5. Combina una robusta alimentación de 14+2+1 fases, memoria DDR5, PCIe 5.0, Wi-Fi 7 y LAN 2.5 GbE, ofreciendo una plataforma preparada tanto para equipos gaming como para configuraciones de alto rendimiento y uso diario.
Plataforma AMD AM5 con chipset B850
Esta placa incorpora socket AMD AM5 y chipset AMD B850, proporcionando compatibilidad con diferentes generaciones de procesadores Ryzen™. La disponibilidad y velocidad de determinadas ranuras PCIe y M.2 puede variar en función del procesador instalado.
Socket AMD AM5
Compatible con procesadores AMD Ryzen™ series 9000, 8000 y 7000
Chipset AMD B850
Formato ATX de 30,5 x 24,4 cm
PCB de 8 capas
Alimentación robusta y componentes duraderos
Su sistema de alimentación de 14+2+1 fases con Dr.MOS de 80 A para VCore, SOC y MISC está acompañado por una cobertura ampliada de disipadores. La construcción incluye condensadores Black Caps de larga duración y conectores de alimentación de alta densidad para proporcionar una base estable al sistema.
Diseño de alimentación de 14+2+1 fases
Dr.MOS de 80 A para VCore + SOC + MISC
Condensadores de polímero conductivo Black Caps de larga duración 20K
1 conector ATX de 24 pines de alta densidad
2 conectores de alimentación de 12 V y 8 pines de alta densidad
Escudo de E/S integrado flexible
Memoria DDR5 de hasta 256 GB
Sus cuatro ranuras DDR5 en configuración Dual Channel permiten instalar hasta 256 GB de memoria. Admite módulos ECC y no ECC sin búfer y frecuencias de hasta 8000+ mediante overclocking, además de perfiles XMP y AMD EXPO para facilitar la configuración de memorias compatibles.
4 ranuras DDR5 DIMM
Arquitectura Dual Channel
Capacidad máxima de 256 GB
DDR5 ECC y no ECC sin búfer
Velocidades de hasta DDR5 8000+ (OC)
Compatible con perfiles XMP y AMD EXPO
PCIe 5.0 para tarjetas gráficas
La ranura principal proporciona conectividad PCIe 5.0 x16 con procesadores Ryzen™ de las series 9000 y 7000, permitiendo aprovechar tarjetas de expansión de alto rendimiento. La placa dispone también de una segunda ranura PCIe 4.0 x16 que funciona en modo x4.
1 PCIe 5.0 x16 PCIE1 con contacto de oro de 15 µ
PCIE1 funciona como Gen5 x16 con Ryzen™ 9000 y 7000
PCIE1 funciona como Gen4 x8 con Ryzen™ 8000 Phoenix 1
PCIE1 funciona como Gen4 x4 con Ryzen™ 8000 Phoenix 2
1 PCIe 4.0 x16 PCIE2 funcionando en modo x4
PCIE2 queda deshabilitada cuando M2_4 está ocupada
1 socket M.2 vertical Key E tipo 2230 para módulos WiFi/BT PCIe
Cuatro ranuras M.2 y almacenamiento PCIe 5.0
La ASRock B850 Steel Legend WiFi ofrece cuatro conexiones M.2 NVMe, incluyendo una Blazing M.2 PCIe Gen5 x4 de hasta 128 Gb/s. A ellas se suman cuatro conectores SATA3 de 6 Gb/s y compatibilidad RAID para crear configuraciones de almacenamiento adaptadas a diferentes necesidades.
1 Blazing M.2 M2_1 tipo 2280 PCIe Gen5 x4, hasta 128 Gb/s
1 Hyper M.2 M2_2 tipo 2260/2280 PCIe Gen4 x4, hasta 64 Gb/s
1 Hyper M.2 M2_3 tipo 2230/2260/2280 PCIe Gen4 x4, hasta 64 Gb/s
1 Hyper M.2 M2_4 tipo 2260/2280 PCIe Gen4 x4, hasta 64 Gb/s
4 conectores SATA3 de 6 Gb/s mediante ASMedia ASM1061
Compatible con SSD NVMe como unidad de arranque
RAID 0, RAID 1 y RAID 10 para dispositivos M.2 NVMe
El rendimiento de las ranuras M.2 depende del procesador instalado. M2_1 funciona como Gen5 x4 con Ryzen™ 9000 y 7000 y como Gen4 x4 con Ryzen™ 8000 Phoenix 1 y Phoenix 2. M2_2 funciona como Gen4 x4 con las series 9000 y 7000, Gen4 x4 con Ryzen™ 8000 Phoenix 1 y Gen4 x2 con Ryzen™ 8000 Phoenix 2. M2_1 es la ranura preferente para instalar una unidad M.2 y el uso de M2_4 deshabilita PCIE2.
Wi-Fi 7, Bluetooth 5.4 y LAN 2.5 Gigabit
La conectividad de red combina Wi-Fi 7 802.11be 2×2, Bluetooth 5.4 y Ethernet 2.5 Gigabit. Esta configuración permite elegir entre conexión cableada e inalámbrica y está acompañada por las herramientas Dragon para gestionar prioridades y ancho de banda.
Wi-Fi 7 802.11be 2×2
Compatible con IEEE 802.11a/b/g/n/ac/ax/axe/be
Bandas de 2,4 GHz, 5 GHz y 6 GHz
Ancho de canal de 160 MHz en la banda de 6 GHz
Tecnología 2T2R y MU-MIMO
Bluetooth 5.4
LAN 2.5 Gigabit 10/100/1000/2500 Mb/s
Controlador Dragon RTL8125BG
Software Dragon 2.5G LAN con control de ancho de banda, estadísticas de uso y prioridades personalizables
Perfiles optimizados para juegos, navegación y streaming
El módulo Wi-Fi 7 requiere Microsoft® Windows® 11 y no dispone de controlador para Windows® 10. La disponibilidad de la banda de 6 GHz depende de la normativa de cada país o región y de su correspondiente habilitación mediante actualizaciones.
Audio HD 7.1 con Realtek ALC4082
El apartado de sonido utiliza el códec Realtek ALC4082 con audio HD de 7.1 canales. Los canales de audio derecho e izquierdo emplean capas independientes del PCB y la salida frontal incorpora tecnología Direct Drive, compatible con auriculares de hasta 600 ohmios.
Audio HD de 7.1 canales
Códec Realtek ALC4082
Protección de contenidos
Capas de PCB independientes para los canales de audio derecho e izquierdo
Direct Drive en la conexión frontal para auriculares de hasta 600 ohmios
Nahimic Audio
Salida óptica SPDIF
Salida HDMI 2.1 hasta 4K a 120 Hz
Cuando se utiliza un procesador compatible con gráficos AMD RDNA™ integrados, la placa permite aprovechar su salida HDMI 2.1 con resolución de hasta 4K a 120 Hz. La compatibilidad gráfica concreta depende de la CPU instalada.
Gráficos AMD RDNA™ integrados según CPU
1 salida HDMI 2.1 TMDS/FRL 8G
Resolución máxima de hasta 4K a 120 Hz
Compatible con HDR y HDCP 2.3
Amplia conectividad USB
La placa dispone de una completa selección de conexiones, incluyendo USB 3.2 Gen2x2 Type-C frontal de hasta 20 Gb/s, varios USB 3.2 Gen2 y conexiones USB 3.2 Gen1 y USB 2.0. Todos los puertos USB incorporan protección ESD.
1 USB 3.2 Gen2x2 Type-C frontal de 20 Gb/s
2 USB 3.2 Gen2 Type-C traseros
2 USB 3.2 Gen2 Type-A traseros
6 USB 3.2 Gen1 Type-A, 2 traseros y 4 frontales
8 USB 2.0, 4 traseros y 4 frontales
Puertos ASRock Lightning Gaming
USB32_34 compatible con Ultra USB Power
Protección ESD en todos los puertos USB
Conexiones internas para refrigeración e iluminación
Para facilitar la configuración del equipo incorpora conectores dedicados para ventiladores, bomba AIO e iluminación RGB direccionable. Los conectores principales permiten control inteligente de velocidad y determinados cabezales detectan automáticamente ventiladores de 3 o 4 pines.
2 conectores CPU Fan de 4 pines con Smart Fan Speed Control
3 conectores Chassis Fan de 4 pines con Smart Fan Speed Control
1 conector AIO Pump de 4 pines con Smart Fan Speed Control
CPU_FAN1 admite hasta 1 A y 12 W
CPU_FAN2, CHA_FAN1~3 y AIO_PUMP admiten hasta 3 A y 36 W
Detección automática de ventiladores de 3 o 4 pines en CPU_FAN2, CHA_FAN1~3 y AIO_PUMP
1 cabecera RGB LED de hasta 12 V/3 A y 36 W
3 cabeceras Addressable LED de hasta 5 V/3 A y 15 W en total
1 cabecera para cable de termistor

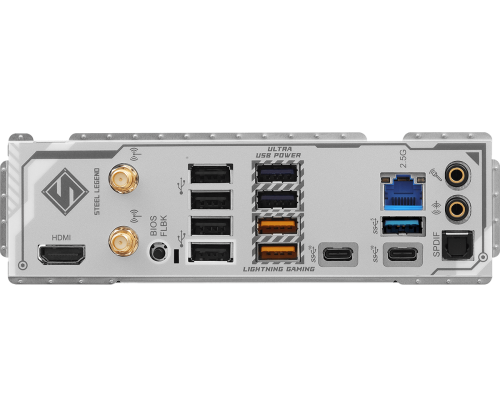

Conectividad trasera y BIOS Flashback
El panel posterior concentra las conexiones principales e incorpora un botón BIOS Flashback para facilitar la gestión del firmware. También incluye conexiones dedicadas para las antenas inalámbricas, red 2.5 GbE, audio, HDMI y USB.
2 conexiones para antenas
1 HDMI
1 salida óptica SPDIF
2 USB 3.2 Gen2 Type-C de 10 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A de 10 Gb/s
4 USB 2.0
1 RJ-45 LAN
1 botón BIOS Flashback
1 salida de línea con conector de audio dorado
1 entrada de micrófono con conector de audio dorado
Herramientas para configuración y diagnóstico
La placa integra funciones destinadas a simplificar las actualizaciones, la configuración y la detección de incidencias. Entre ellas se encuentran BIOS Flashback, ASRock Post Status Checker y el instalador automático de controladores.
BIOS AMI UEFI de 256 Mb con interfaz gráfica
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
ASRock Auto Driver Installer
ASRock Post Status Checker
ASRock Motherboard Utility A-Tuning
ASRock Polychrome SYNC
ASRock Dragon 2.5G LAN Software
Otras especificaciones y accesorios
La ASRock B850 Steel Legend WiFi completa su equipamiento con conexiones internas adicionales, accesorios para almacenamiento y conectividad inalámbrica, además de certificaciones FCC y CE.
1 cabecera SPI TPM
1 cabecera Power LED y Speaker
1 conector de audio para panel frontal
2 cabeceras USB 2.0 para hasta 4 puertos
2 cabeceras USB 3.2 Gen1 para hasta 4 puertos
1 cabecera frontal USB Type-C 3.2 Gen2x2 de 20 Gb/s
2 cables de datos SATA
2 antenas ASRock WiFi de 2,4/5/6 GHz
1 cable de termistor
Compatible con Microsoft® Windows® 10 de 64 bits y Windows® 11 de 64 bits
Certificaciones FCC y CE
Compatible con ErP/EuP utilizando una fuente de alimentación compatible
