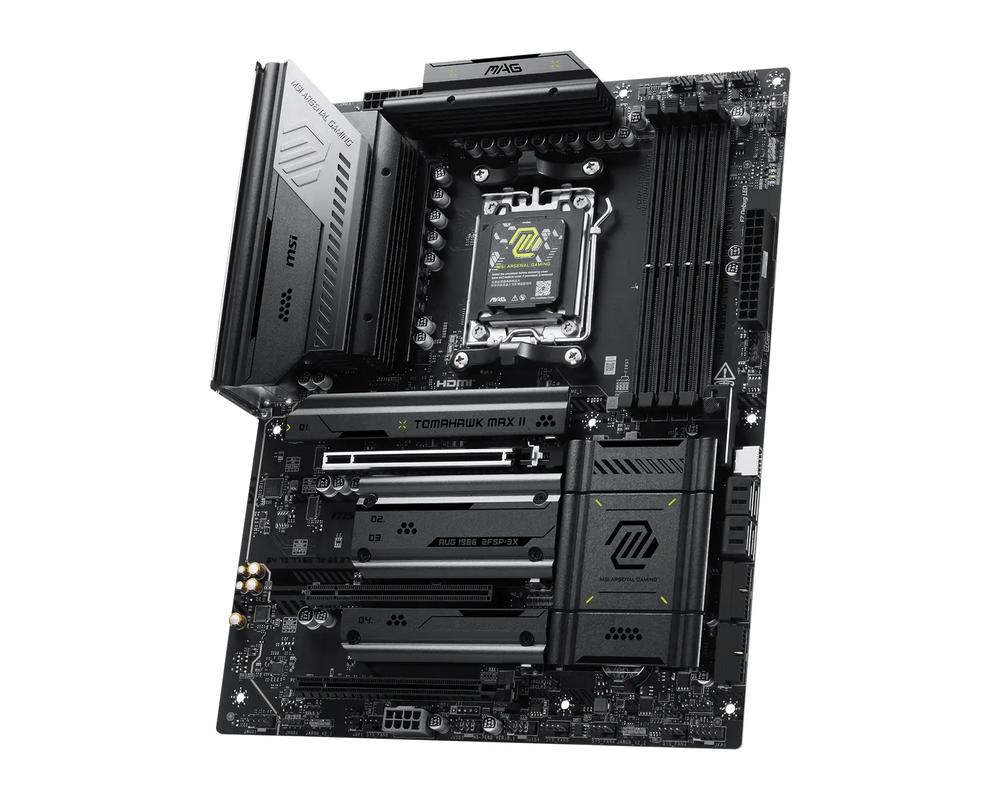

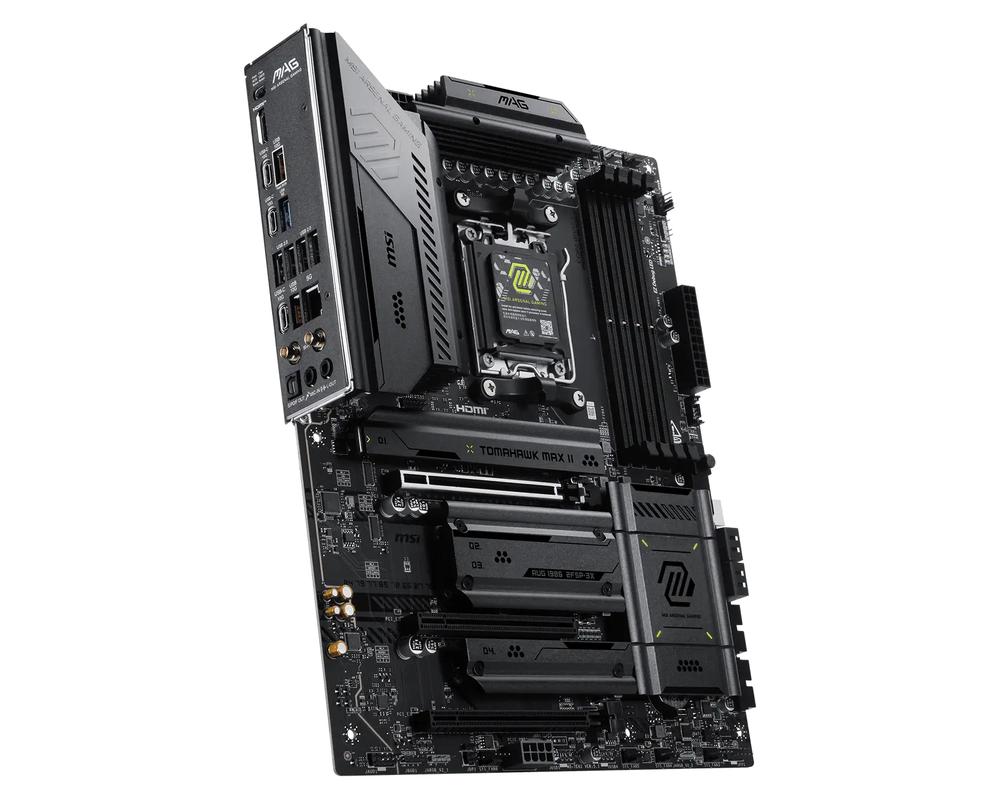

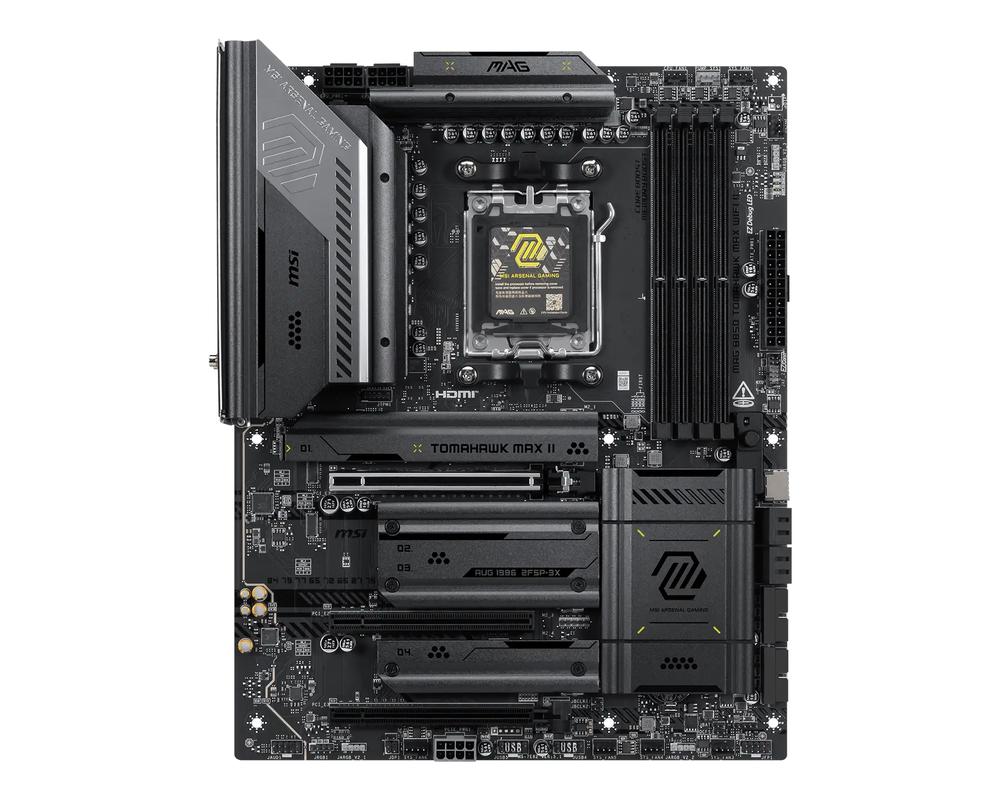

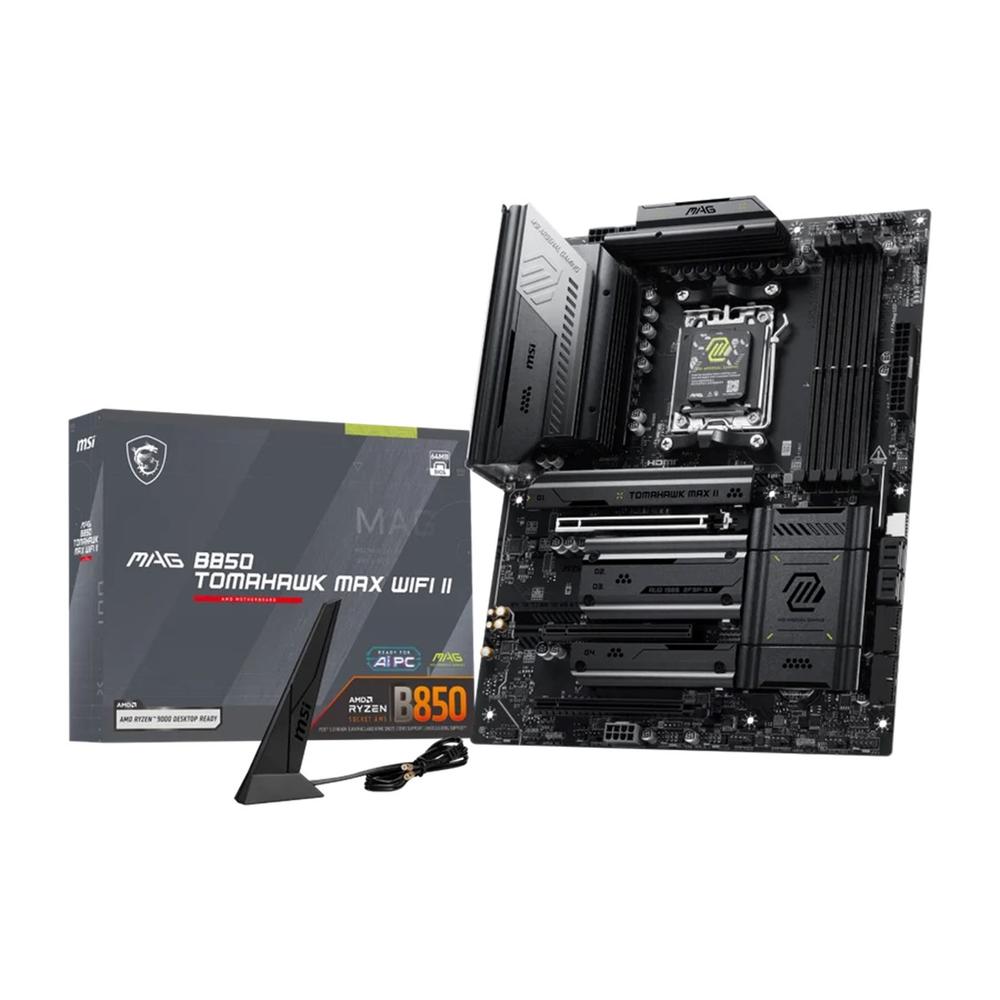

Placa base msi mag b850 tomahawk max wifi ii am5 atx - 4x ddr5

Características de la MSI MAG B850 TOMAHAWK MAX WIFI II

La MSI MAG B850 TOMAHAWK MAX WIFI II es una placa base gaming en formato ATX equipada con chipset AMD B850 y socket AM5, preparada para procesadores AMD Ryzen™ de las series 9000, 8000 y 7000. Combina un potente sistema de alimentación, compatibilidad con memoria DDR5 de alta velocidad, conectividad PCIe 5.0, almacenamiento M.2 Gen5, red 5G LAN y Wi-Fi 7, ofreciendo una base sólida para montar equipos gaming y sistemas de alto rendimiento.

Plataforma AMD AM5 preparada para Ryzen

Gracias al chipset AMD B850 y al socket AM5, esta placa base permite configurar equipos con diferentes generaciones de procesadores AMD Ryzen™. Su diseño está orientado tanto a configuraciones gaming como a sistemas que requieren una elevada capacidad de ampliación y rendimiento.

Chipset: AMD B850

Socket: AM5

Compatible con procesadores AMD Ryzen™ series 9000, 8000 y 7000

Formato: ATX

Dimensiones

243,84 x 304,8 mm

Sistema de alimentación de 14+2+1 fases

La MAG B850 TOMAHAWK MAX WIFI II incorpora un sistema de alimentación Duet Rail de 14+2+1 fases preparado para gestionar cargas elevadas de CPU. Los Smart Power Stages de 80 A, el controlador PWM digital y los dos conectores de alimentación de 8 pines para CPU proporcionan una entrega de energía estable en configuraciones exigentes.

14 fases Duet Rail de 80 A con Smart Power Stage

2 fases de alimentación para SOC

1 fase de alimentación MISC

Controlador PWM digital

2 conectores de alimentación de 8 pines para CPU

Tecnologías Core Boost y Memory Boost

PCB de 8 capas con 2 oz de cobre y material de nivel de servidor

Memoria DDR5 de hasta 256 GB

Sus cuatro ranuras DDR5 UDIMM admiten una capacidad total de hasta 256 GB y funcionamiento en doble canal. La placa es compatible con overclocking de memoria, perfiles AMD EXPO™ y velocidades de hasta 8400+ MT/s en configuraciones compatibles.

4 ranuras DDR5 UDIMM

Capacidad máxima: 256 GB

DDR5 de doble canal

Velocidades JEDEC: 4800 a 5600 MT/s

Velocidades mediante overclocking: 5600 a 8400+ MT/s

Soporta AMD EXPO™ y overclocking de memoria

Compatible con memoria Non-ECC Un-buffered

Compatible con CUDIMM en modo Clock Driver Bypass

Con procesadores Ryzen™ 9000, la velocidad máxima indicada alcanza 8400+ MT/s en configuración 1DPC 1R y hasta 6400+ MT/s en configuraciones 1DPC 2R, 2DPC 1R y 2DPC 2R. Las velocidades admitidas pueden variar según el procesador y la configuración de memoria utilizada.

PCIe 5.0 y ranura reforzada Steel Armor II

La ranura principal incorpora PCIe 5.0 x16 y refuerzo MSI Steel Armor II, con puntos de soldadura adicionales para mejorar la resistencia frente al peso de tarjetas gráficas de gran tamaño. Además, el sistema EZ PCIe Release facilita la instalación y retirada de laGPU.

PCI_E1: PCIe 5.0 x16 desde CPU

PCI_E2: PCIe 3.0 hasta x1 desde chipset

PCI_E3: PCIe 4.0 hasta x4 desde chipset

Steel Armor II en la ranura principal

Sistema EZ PCIe Release

La configuración de la ranura principal depende del procesador instalado: admite PCIe 5.0 x16 con Ryzen™ 9000 y 7000, PCIe 4.0 x8 con Ryzen™ 8700, 8600 y 8400, y PCIe 4.0 x4 con Ryzen™ 8500 y 8300.

Cuatro ranuras M.2 con almacenamiento Gen5

La placa dispone de cuatro conectores M.2, incluyendo dos ranuras capaces de alcanzar PCIe 5.0 x4 con procesadores compatibles. Los sistemas EZ M.2 Shield Frozr II y EZ M.2 Clip II ayudan tanto a mantener las unidades refrigeradas como a simplificar su montaje sin herramientas.

M.2_1: hasta PCIe 5.0 x4, formatos 22110 y 2280

M.2_2: hasta PCIe 5.0 x4, formatos 2280 y 2260

M.2_3: hasta PCIe 4.0 x2, formatos 2280 y 2260

M.2_4: hasta PCIe 4.0 x4, formatos 2280 y 2260

2 ranuras Gen5 x4 con hasta 128 Gbps

1 ranura Gen4 x4 con hasta 64 Gbps

1 ranura Gen4 x2 con hasta 32 Gbps

4 conectores SATA 6G

Soporte RAID 0, RAID 1 y RAID 10 para unidades M.2 NVMe

Al instalar un dispositivo en la ranura M.2_3, PCI_E3 funciona a velocidad x2. Es posible configurar PCI_E3 como x4 desde la BIOS, aunque esta opción desactiva la ranura M.2_3.

Refrigeración Frozr Guard

El diseño Frozr Guard combina disipadores de gran tamaño, almohadillas térmicas y protección específica para las unidades M.2. Este sistema ayuda a controlar las temperaturas de los componentes principales durante sesiones prolongadas de uso.

Diseño Extended Heatsink

Almohadillas térmicas para MOSFET de 7 W/mK

Almohadillas térmicas adicionales para los chokes

EZ M.2 Shield Frozr II

Frozr Sync para sincronización de refrigeración

Frozr Control mediante MSI Center

Compatible con Cooling Wizard y Frozr AI Cooling

Wi-Fi 7, Bluetooth 5.4 y red LAN de 5 Gbps

La conectividad de red combina Realtek 8126VB 5G LAN y Wi-Fi 7, proporcionando opciones de alta velocidad tanto mediante cable como de forma inalámbrica. El módulo Wi-Fi instalado en la ranura M.2 Key-E trabaja en las bandas de 2,4 GHz, 5 GHz y 6 GHz compatibles.

Realtek 8126VB 5G LAN

Wi-Fi 7 con IEEE 802.11 a/b/g/n/ac/ax/be

Bandas de 2,4 GHz, 5 GHz y 6 GHz

Ancho de canal de hasta 320 MHz

Velocidad inalámbrica indicada de hasta 5,8 Gbps

Soporte MU-MIMO TX/RX, MLO y 4KQAM

Bluetooth® 5.4

Antena EZ Antenna con diseño magnético

La disponibilidad de la banda de 6 GHz depende de la normativa de cada país. Las funciones Wi-Fi 7 y Bluetooth® 5.4 indicadas están preparadas para Windows® 11 versión 24H2.

Conectividad USB de hasta 20 Gbps

La amplia dotación USB permite conectar periféricos, unidades externas y accesorios de alta velocidad. Destaca especialmente el USB Type-C frontal de 20 Gbps, junto con varios puertos Type-A y Type-C disponibles tanto en el panel trasero como mediante conectores internos.

4 USB 2.0 traseros

4 USB 2.0 frontales

1 USB 5 Gbps Type-A trasero

4 USB 5 Gbps Type-A frontales

2 USB 10 Gbps Type-A traseros

3 USB 10 Gbps Type-C traseros

1 USB 20 Gbps Type-C frontal

Audio Boost 5 con codec Realtek ALC4080

El sistema Audio Boost 5 con codec Realtek® ALC4080 ofrece audio USB de alto rendimiento en configuración de hasta 7.1 canales, además de reproducción de alta resolución desde el panel frontal y salida digital S/PDIF.

Codec Realtek® ALC4080

Audio USB de alto rendimiento de 7.1 canales

Reproducción de hasta 32 bits / 384 kHz desde el panel frontal

Salida óptica S/PDIF

Salida HDMI 2.1 con resolución de hasta 8K

Para procesadores que incorporen gráficos integrados, la placa dispone de una salida HDMI™ 2.1 FRL capaz de alcanzar una resolución máxima indicada de 8K a 60 Hz. Las prestaciones gráficas disponibles dependen del procesador instalado.

1 salida HDMI™ 2.1 FRL

Resolución máxima: 8K a 60 Hz

Disponible con procesadores equipados con gráficos integrados

Diseño EZ DIY para facilitar el montaje

MSI incorpora diferentes soluciones EZ DIY destinadas a simplificar la instalación y mantenimiento de los principales componentes del equipo, reduciendo la necesidad de utilizar herramientas durante el montaje.

EZ M.2 Shield Frozr II con diseño sin herramientas

EZ M.2 Clip II para instalar y retirar unidades SSD

EZ PCIe Release para liberar fácilmente la tarjeta gráfica

EZ Antenna con sistema magnético

4 EZ Debug LED

1 EZ Memory Detection LED

Conectores internos para refrigeración, RGB y ampliación

La MAG B850 TOMAHAWK MAX WIFI II ofrece una amplia selección de conexiones internas para ventiladores, bombas de refrigeración, iluminación RGB, USB y otros elementos del sistema.

1 conector ATX_PWR

2 conectores CPU_PWR

1 conector PCIE_PWR de 8 pines

1 conector para ventilador de CPU

1 conector PUMP_SYS

6 conectores para ventiladores de sistema

1 cabecera ARGB + ventilador + USB 2.0 JAF_2

2 conectores de panel frontal JFP

1 conector de detección de intrusión JCI

1 conector de audio frontal JAUD

3 conectores Addressable V2 RGB LED JARGB_V2

1 conector RGB LED JRGB

1 cabecera TPM compatible con TPM 2.0

2 jumpers de frecuencia BCLK

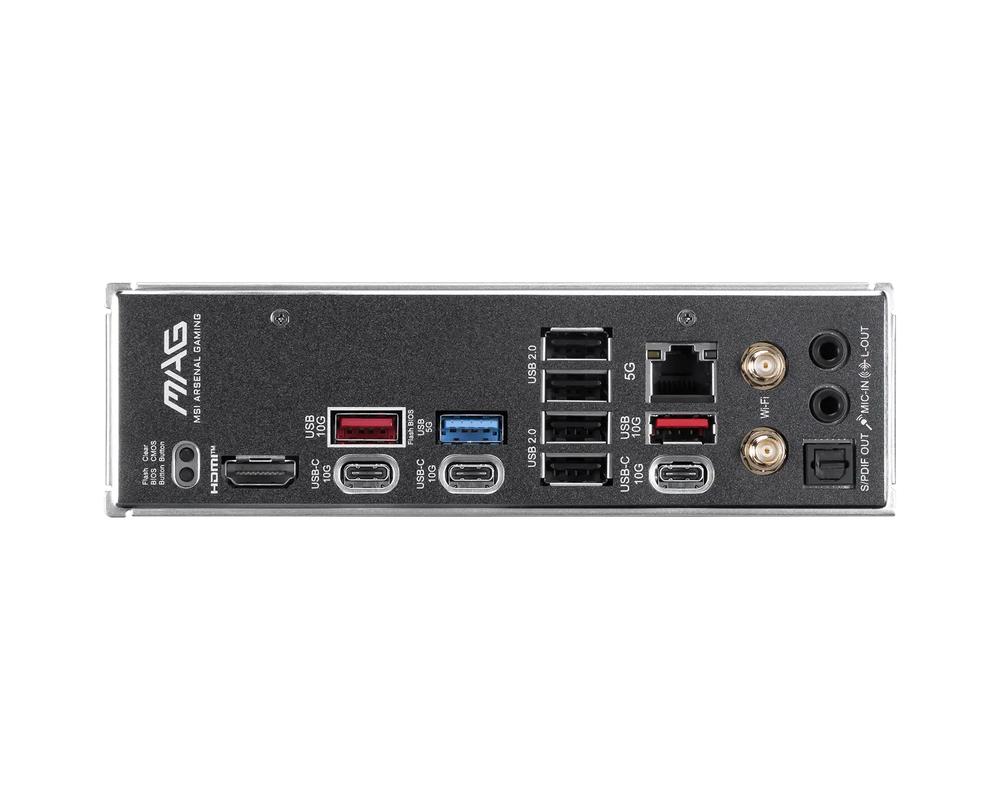

Panel trasero completo y funciones de mantenimiento

El panel de conexiones trasero integra las principales interfaces de red, audio, vídeo y USB, además de botones dedicados Clear CMOS y Flash BIOS que facilitan tareas de mantenimiento y actualización.

Botón Clear CMOS

Botón Flash BIOS

USB 10 Gbps Type-A y Type-C

USB 5 Gbps Type-A

USB 2.0

Puerto LAN 5G

Conexiones para Wi-Fi y Bluetooth

Conectores de audio

Salida óptica S/PDIF

HDMI™

Compatibilidad con Windows 11

La placa base cuenta con soporte para Windows® 11 de 64 bits, ofreciendo una plataforma actual preparada para equipos gaming, estaciones de trabajo domésticas y configuraciones de alto rendimiento basadas en AMD AM5.

Sistema operativo compatible: Windows® 11 de 64 bits

Formato de placa: ATX

Dimensiones

243,84 x 304,8 mm
