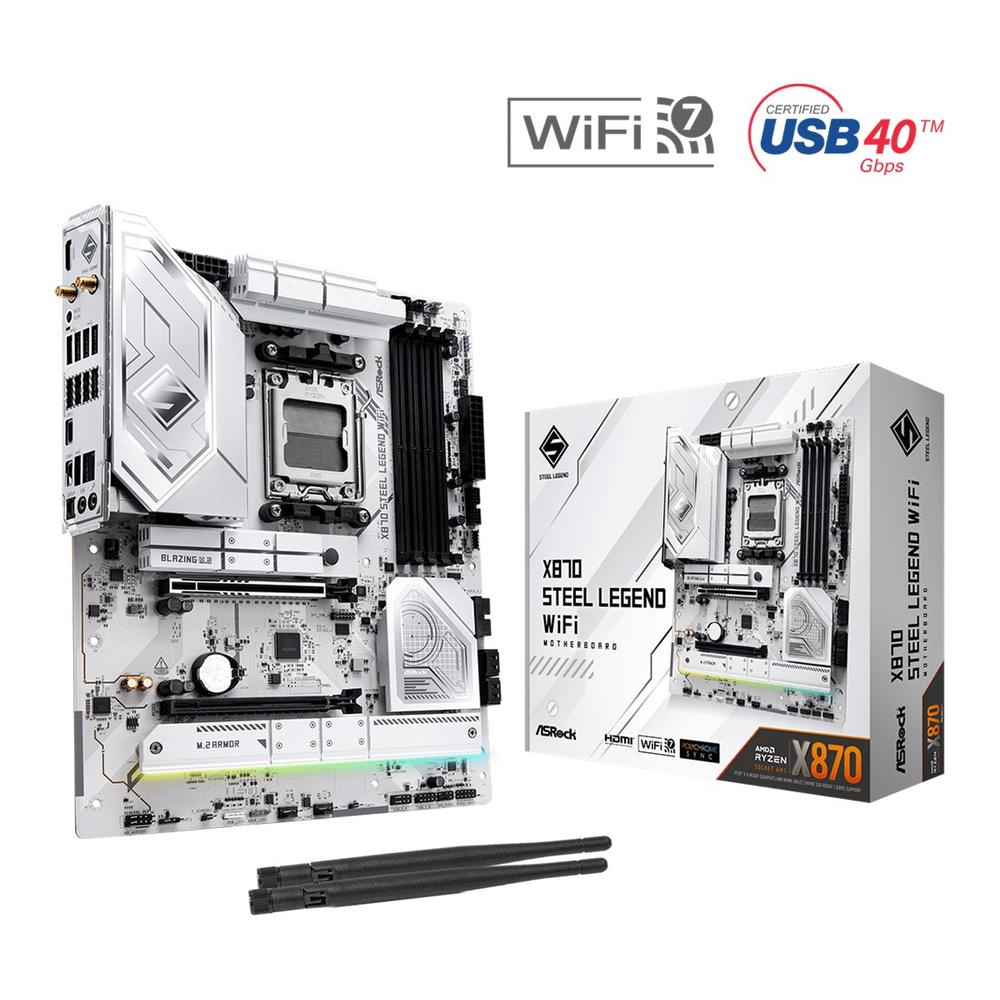

Placa base asrock x870 steel legend wifi am5 atx - 4x ddr5
Características de la ASRock X870 Steel Legend WiFi

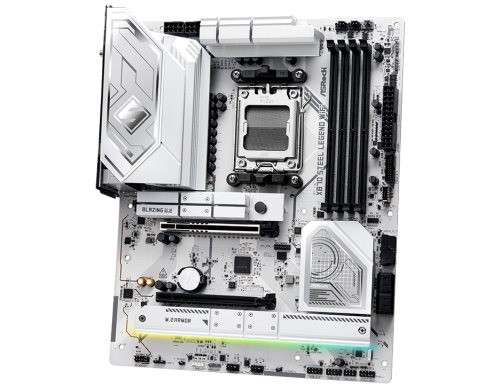

La ASRock X870 Steel Legend WiFi es una placa base ATX con chipset AMD X870 diseñada para equipos de alto rendimiento basados en procesadores AMD Ryzen™ para socket AM5. La familia Steel Legend combina durabilidad, una cuidada estética y componentes preparados para configuraciones exigentes, incorporando tecnologías como PCIe 5.0, memoria DDR5, Wi-Fi 7, LAN 2.5 GbE y USB4.
Plataforma AMD X870 con socket AM5
Equipada con el chipset AMD X870 y socket AM5, esta placa base ofrece compatibilidad con procesadores AMD Ryzen™ de las series 9000, 8000 y 7000. Su diseño de alimentación de 14+2+1 fases con Dr.MOS de 80 A para VCore+SOC y una cubierta de disipador de mayor tamaño contribuyen a proporcionar una alimentación estable.
Chipset AMD X870
Socket AMD AM5
Compatible con AMD Ryzen™ series 9000, 8000 y 7000
Diseño de alimentación de 14+2+1 fases
Dr.MOS de 80 A para VCore+SOC
Condensadores negros de larga duración 20K de polímero conductor
Panel de E/S flexible integrado
Memoria DDR5 de hasta 256 GB
La X870 Steel Legend WiFi dispone de cuatro ranuras DIMM DDR5 en configuración Dual Channel y admite una capacidad total de hasta 256 GB. Es compatible con memoria DDR5 ECC y non-ECC unbuffered de hasta 8000+ MHz mediante overclocking, además de perfiles XMP y AMD EXPO para facilitar la configuración de memorias compatibles.
Arquitectura de memoria DDR5 Dual Channel
4 ranuras DIMM DDR5
Capacidad máxima de 256 GB
DDR5 ECC y non-ECC unbuffered hasta 8000+ (OC)
Compatible con Extreme Memory Profile (XMP)
Compatible con AMD Extended Profiles for Overclocking (EXPO)
PCIe 5.0 para gráficos de nueva generación
Su ranura principal proporciona conectividad PCIe 5.0 x16 con procesadores compatibles, ofreciendo una plataforma preparada para tarjetas gráficas de altas prestaciones. También incorpora una segunda ranura PCIe 4.0 x16 con funcionamiento x4 y contactos de oro de 15 µ en la ranura VGA principal.
1 ranura PCIe 5.0 x16 PCIE1 con funcionamiento hasta x16
1 ranura PCIe 4.0 x16 PCIE2 con funcionamiento x4
PCIE1 funciona en Gen5 x16 con Ryzen™ series 9000 y 7000
PCIE1 funciona en Gen4 x8 con Ryzen™ 8000 Phoenix 1
PCIE1 funciona en Gen4 x4 con Ryzen™ 8000 Phoenix 2
Contactos de oro de 15 µ en PCIE1
Compatible con AMD CrossFire™
1 socket M.2 vertical Key E para módulos WiFi/BT PCIe tipo 2230
Almacenamiento M.2 PCIe 5.0 de hasta 128 Gb/s
Para configuraciones de almacenamiento de alto rendimiento, integra tres sockets M.2 NVMe, incluyendo un Blazing M.2 conectado a la CPU capaz de trabajar mediante PCIe Gen5 x4 a hasta 128 Gb/s con procesadores compatibles. A ellos se suman cuatro conectores SATA3 de 6 Gb/s mediante controlador ASMedia ASM1061.
1 Blazing M.2 M2_1 Key M tipo 2280, PCIe Gen5 x4 hasta 128 Gb/s
1 Hyper M.2 M2_2 Key M tipo 2230/2260/2280, PCIe Gen4 x4 hasta 64 Gb/s
1 Hyper M.2 M2_3 Key M tipo 2260/2280, PCIe Gen4 x4 hasta 64 Gb/s
4 conectores SATA3 de 6 Gb/s
Compatible con SSD NVMe como unidades de arranque
M2_1 funciona en Gen5 x4 con Ryzen™ series 9000 y 7000 y Gen4 x4 con Ryzen™ 8000 Phoenix 1 y Phoenix 2
M2_1 tiene prioridad para la instalación de unidades M.2
Si M2_3 está ocupado, PCIE2 queda deshabilitado
RAID 0, RAID 1 y RAID 10 para almacenamiento M.2 NVMe
RAID 10 requiere tarjetas de expansión M.2 NVMe adicionales
Wi-Fi 7, Bluetooth 5.4 y LAN 2.5 Gigabit
La conectividad de red combina Ethernet Dragon 2.5 Gigabit con Wi-Fi 7 802.11be 2×2, proporcionando opciones tanto cableadas como inalámbricas para gaming, streaming y uso cotidiano. También incorpora Bluetooth 5.4, MU-MIMO y compatibilidad con las bandas de 2,4, 5 y 6 GHz.
LAN Dragon RTL8125BG 2.5 Gigabit 10/100/1000/2500 Mb/s
Software Dragon 2.5G LAN
Control inteligente y automático del ancho de banda
Estadísticas visuales de uso de red y control de prioridad personalizado
Perfiles optimizados para gaming, navegación y streaming
Wi-Fi 7 802.11be 2×2
Compatible con IEEE 802.11a/b/g/n/ac/ax/axe/be
Bandas de 2,4 GHz, 5 GHz y 6 GHz
Ancho de canal de 160 MHz en la banda de 6 GHz
Tecnología 2×2 de transmisión y recepción
MU-MIMO
Bluetooth 5.4
2 antenas WiFi ASRock para 2,4/5/6 GHz incluidas
USB4 a 40 Gb/s y amplia conectividad USB
Uno de sus apartados más destacados es la conectividad USB, encabezada por dos puertos USB4 Type-C traseros de hasta 40 Gb/s. También dispone de USB 3.2 Gen2x2 Type-C frontal a 20 Gb/s, USB 3.2 Gen2, USB 3.2 Gen1 y USB 2.0, ofreciendo numerosas conexiones para periféricos y dispositivos externos.
2 USB4 Type-C traseros de hasta 40 Gb/s
1 USB 3.2 Gen2x2 Type-C frontal de hasta 20 Gb/s
2 USB 3.2 Gen2 Type-A traseros mediante CPU y chipset
6 USB 3.2 Gen1 Type-A, 2 traseros y 4 frontales
8 USB 2.0, 4 traseros y 4 frontales
Protección ESD en todos los puertos USB
USB4 compatible con carga USB PD 3.0 de hasta 5 V @ 3 A, 15 W
Puertos ASRock Lightning Gaming
Puertos USB compatibles con ASRock Ultra USB Power
Gráficos integrados con HDMI 2.1 y salida mediante USB4
Cuando se instala un procesador con gráficos AMD RDNA™ integrados compatibles, la placa permite utilizar HDMI 2.1 con resoluciones de hasta 4K a 120 Hz. Los dos puertos USB4 también pueden proporcionar salida de imagen de hasta 8K a 30 Hz utilizando los gráficos integrados de una CPU compatible.
Gráficos AMD RDNA™ integrados, según CPU
1 HDMI 2.1 TMDS/FRL compatible con 8G
Resolución HDMI máxima de hasta 4K a 120 Hz
Compatible con HDR y HDCP 2.3
2 USB4 con salida de hasta 8K a 30 Hz y HDCP 2.3
La salida de imagen USB4 utiliza exclusivamente los gráficos integrados de la CPU
Audio HD 7.1 con Realtek ALC4082 y Nahimic
El apartado de sonido se basa en el códec Realtek ALC4082 con audio HD de 7.1 canales y protección de contenido. Incorpora capas de PCB independientes para los canales de audio izquierdo y derecho, tecnología de transmisión directa para auriculares y Nahimic Audio.
Audio HD de 7.1 canales
Códec Realtek ALC4082
Capas de PCB independientes para los canales izquierdo y derecho
Transmisión directa en el puerto frontal de auriculares
Compatible con auriculares de hasta 600 ohmios
Nahimic Audio
Salida óptica SPDIF trasera
Conectores de audio dorados para salida de línea y entrada de micrófono
Conectores internos para refrigeración e iluminación
La placa ofrece una amplia variedad de conexiones internas para configurar ventiladores, refrigeración líquida AIO e iluminación RGB. Los conectores Smart Fan permiten controlar la velocidad y detectar automáticamente ventiladores de 3 o 4 pines en los conectores compatibles.
2 conectores de ventilador de CPU de 4 pines con Smart Fan
3 conectores de ventilador de caja de 4 pines con Smart Fan
1 conector AIO Pump de 4 pines con Smart Fan
CPU_FAN1 admite hasta 1 A / 12 W
CPU_FAN2, CHA_FAN1~3 y AIO_PUMP admiten hasta 3 A / 36 W
Detección automática de ventiladores de 3 o 4 pines en CPU_FAN2, CHA_FAN1~3 y AIO_PUMP
1 encabezado RGB LED de hasta 12 V / 3 A y 36 W
3 encabezados LED direccionables de hasta 5 V / 3 A y 15 W
1 conector para cable termistor
1 cabecera SPI TPM
1 encabezado para LED de alimentación y altavoz
1 conector de audio para panel frontal
Alimentación y conexiones para el panel frontal
Para facilitar el montaje de un equipo completo, incorpora conectores de alimentación de alta densidad y cabeceras internas para ampliar las conexiones USB disponibles en el frontal de la caja.
1 conector de alimentación ATX de 24 pines de alta densidad
2 conectores de alimentación de 12 V y 8 pines de alta densidad
2 cabeceras USB 2.0 para hasta 4 puertos
2 cabeceras USB 3.2 Gen1 para hasta 4 puertos
1 cabecera USB Type-C frontal USB 3.2 Gen2x2 de 20 Gb/s
Panel trasero completo y BIOS Flashback
El panel trasero integrado concentra las conexiones esenciales y facilita tanto el uso diario como el mantenimiento del equipo. Incluye BIOS Flashback, USB4, HDMI, Ethernet 2.5 GbE, conexiones WiFi y audio, además de puertos USB adicionales.
2 conexiones para antenas
1 puerto HDMI
1 salida óptica SPDIF
2 USB4 Type-C de 40 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A de 10 Gb/s
4 USB 2.0
1 RJ-45 2.5 GbE
1 interruptor BIOS Flashback
1 salida de línea con conector de audio dorado
1 entrada de micrófono con conector de audio dorado
Funciones EZ para configuración y diagnóstico
ASRock incorpora herramientas destinadas a simplificar la configuración, actualización y diagnóstico del sistema. Entre ellas se encuentran BIOS Flashback, el instalador automático de controladores y ASRock Post Status Checker para ayudar a identificar posibles incidencias durante el arranque.
BIOS Flashback
ASRock Auto Driver Installer
ASRock Post Status Checker
BIOS AMI UEFI Legal de 256 Mb con interfaz gráfica
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
Software ASRock y Polychrome SYNC
La placa es compatible con distintas herramientas de ASRock para gestionar y personalizar el equipo, incluyendo A-Tuning, Dragon 2.5G LAN y Polychrome SYNC. Esta última permite gestionar sistemas de iluminación compatibles conectados a la placa.
ASRock Motherboard Utility A-Tuning
ASRock Dragon 2.5G LAN Software
ASRock Polychrome SYNC
Polychrome SYNC disponible mediante ASRock Live Update & APP Shop
Formato ATX con PCB de 8 capas
La X870 Steel Legend WiFi utiliza un formato ATX de 30,5 x 24,4 cm y un PCB de 8 capas, una configuración orientada a equipos de sobremesa que requieran amplias posibilidades de expansión, almacenamiento y conectividad.
Formato ATX
Dimensiones de 12,0 x 9,6 pulgadas
Dimensiones de 30,5 x 24,4 cm
PCB de 8 capas
Accesorios, sistema operativo y certificaciones
El paquete incluye los accesorios necesarios para aprovechar sus conexiones SATA, WiFi y monitorización térmica. La placa ofrece compatibilidad con Microsoft Windows® 10 y Windows® 11 de 64 bits, teniendo en cuenta que las funciones Wi-Fi 7 están soportadas exclusivamente por Windows® 11.
2 cables de datos SATA incluidos
2 antenas WiFi ASRock 2,4/5/6 GHz
1 cable termistor
Compatible con Microsoft Windows® 10 de 64 bits
Compatible con Microsoft Windows® 11 de 64 bits
El módulo Wi-Fi 7 requiere Windows® 11 y su disponibilidad depende de la normativa de cada país o región
Certificaciones FCC y CE
Calificada para ErP/EuP con una fuente de alimentación compatible
