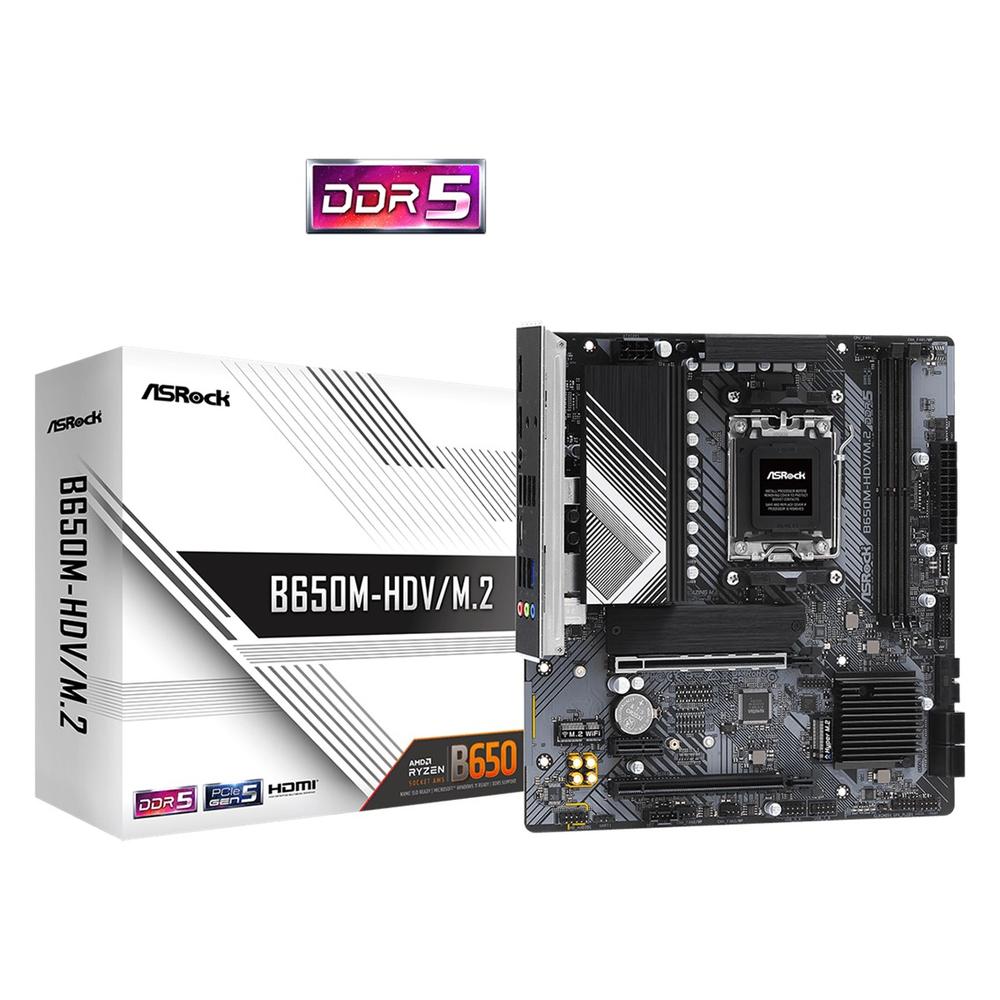

Placa base asrock b650m - hdv - m.2 am5 matx - 2x ddr5

Características de la ASRock B650M-HDV/M.2

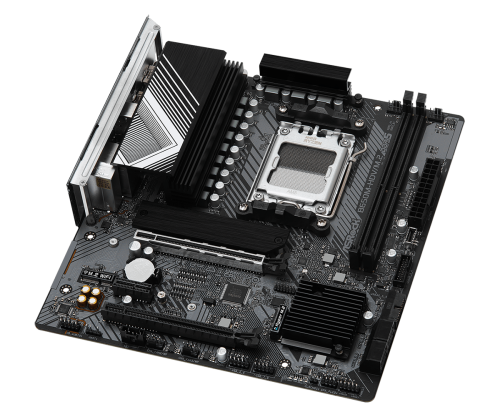

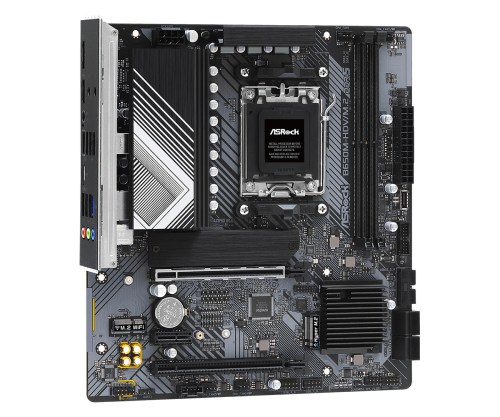

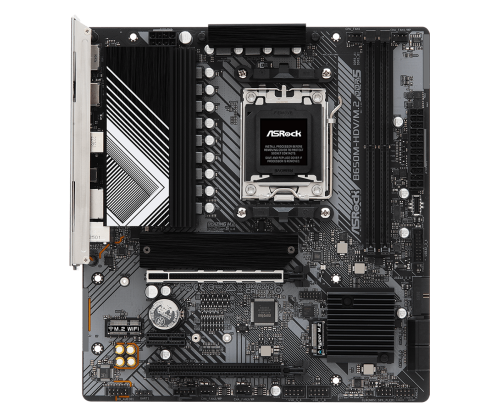

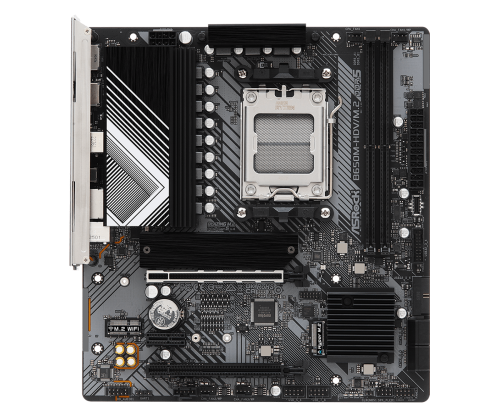

La ASRock B650M-HDV/M.2 es una placa base Micro ATX con chipset AMD B650 y socket AM5, preparada para procesadores AMD Ryzen™ de las series 9000, 8000 y 7000. Combina memoria DDR5, almacenamiento PCIe Gen5, red 2.5 Gigabit y un diseño de alimentación 8+2+1 fases con Dr.MOS, ofreciendo una plataforma actual para configurar equipos de alto rendimiento en un formato compacto.

Socket AM5 y alimentación 8+2+1 fases

La placa incorpora socket AMD AM5 y chipset B650, con soporte para procesadores AMD Ryzen™ 9000, 8000 y 7000 Series. Su sistema de alimentación de 8+2+1 fases con Dr.MOS de 50 A proporciona una base sólida para aprovechar procesadores compatibles.

Socket AMD AM5

Compatible con AMD Ryzen™ 9000, 8000 y 7000 Series

Chipset AMD B650

Diseño de alimentación 8+2+1 fases

Dr.MOS de 50 A

La disponibilidad de las ranuras de expansión puede variar según la CPU

Memoria DDR5 de hasta 7200+ MHz OC

Sus dos ranuras DIMM utilizan tecnología DDR5 Dual Channel y admiten hasta 128 GB de memoria. La placa soporta velocidades de hasta 7200+ MHz mediante overclocking, además de perfiles XMP y AMD EXPO para facilitar la configuración de módulos compatibles.

2 ranuras DDR5 DIMM

Arquitectura Dual Channel

Hasta 7200+ MHz mediante OC

Capacidad máxima: 128 GB

Compatible con memoria DDR5 ECC y non-ECC un-buffered

Soporte para Extreme Memory Profile (XMP)

Soporte para perfiles Extended Profiles for Overclocking (EXPO)

Almacenamiento M.2 PCIe Gen5 y Gen4

Para unidades SSD NVMe de alto rendimiento, la B650M-HDV/M.2 dispone de un Blazing M.2 PCIe Gen5 x4 de hasta 128 Gb/s y un segundo Hyper M.2 PCIe Gen4 x4 de hasta 64 Gb/s. También integra cuatro conectores SATA3 para ampliar las posibilidades de almacenamiento.

1 Blazing M.2 M2_1 Key M para unidades 2280 PCIe Gen5 x4, hasta 128 Gb/s

1 Hyper M.2 M2_2 Key M para unidades 2260/2280 PCIe Gen4 x4, hasta 64 Gb/s

4 conectores SATA3 de 6,0 Gb/s

Soporte de arranque mediante SSD NVMe

RAID 0, RAID 1 y RAID 10 para dispositivos SATA

RAID 0, RAID 1 y RAID 10 para dispositivos M.2 NVMe

RAID 10 NVMe requiere tarjetas de expansión M.2 NVMe adicionales

Ranuras PCIe y expansión para WiFi

La placa ofrece diferentes opciones para instalar tarjetas gráficas y otros componentes mediante ranuras PCIe 4.0. Además, incorpora un socket M.2 Key E preparado para instalar un módulo WiFi/Bluetooth compatible de tipo 2230.

1 PCIe 4.0 x16 PCIE1 funcionando en modo x16

1 PCIe 4.0 x16 PCIE3 funcionando en modo x4

1 PCIe 4.0 x1 PCIE2

1 socket M.2 Key E para módulos WiFi/BT PCIe tipo 2230

Soporte para AMD CrossFire™

Contactos de oro de 15 µ en la ranura VGA PCIe PCIE1

La disponibilidad de las ranuras de expansión puede variar según la CPU

Salidas HDMI y DisplayPort hasta 4K 120 Hz

Gracias al soporte para gráficos AMD RDNA™ integrados, cuando se utiliza una CPU compatible es posible conectar pantallas directamente a la placa mediante HDMI o DisplayPort. Ambas conexiones admiten resoluciones de hasta 4K a 120 Hz.

Gráficos AMD RDNA™ integrados, sujetos a compatibilidad de la CPU

1 HDMI 2.1 TMDS/FRL compatible con 8G

HDMI con HDR y HDCP 2.3

Resolución HDMI máxima de hasta 4K a 120 Hz

1 DisplayPort 1.4 con DSC

DisplayPort compatible con HDCP 2.3

Resolución DisplayPort máxima de hasta 4K a 120 Hz

Dragon 2.5G LAN para conexiones de alta velocidad

La controladora Dragon RTL8125BG 2.5 Gigabit LAN proporciona velocidades de red de hasta 2500 Mb/s. Su software permite gestionar el ancho de banda y establecer prioridades de tráfico, con configuraciones optimizadas para juegos, navegación y streaming.

Dragon RTL8125BG

Ethernet 10/100/1000/2500 Mb/s

Software Dragon 2.5G LAN

Ajuste automático inteligente del ancho de banda

Estadísticas visuales de uso de red

Configuraciones para juegos, navegador y streaming

Control de prioridad personalizado

Audio HD de 7.1 canales con Nahimic Audio

El códec Realtek ALC897 proporciona audio HD de 7.1 canales y se complementa con Nahimic Audio, ampliando las funciones de sonido disponibles para juegos, entretenimiento y contenido multimedia.

Códec Realtek ALC897

Audio HD de 7.1 canales

Nahimic Audio

Amplia conectividad USB

La ASRock B650M-HDV/M.2 combina conexiones USB traseras y cabeceras internas, incluyendo USB 3.2 Gen2 Type-C para el panel frontal. De este modo, permite aprovechar cajas compatibles con conexiones USB Type-C y Type-A.

1 USB 3.2 Gen2 Type-C frontal

1 USB 3.2 Gen1 Type-C trasero

6 USB 3.2 Gen1 Type-A: 2 traseros y 4 frontales

8 USB 2.0: 4 traseros y 4 frontales

2 cabeceras USB 2.0 para 4 puertos adicionales

2 cabeceras USB 3.2 Gen1 para 4 puertos adicionales

1 cabecera USB 3.2 Gen2 Type-C para panel frontal

Protección ESD en todos los puertos USB

BIOS Flashback y herramientas ASRock

La placa incorpora BIOS Flashback y diferentes herramientas de ASRock destinadas a facilitar la configuración, actualización y puesta en marcha del equipo. Su BIOS utiliza una ROM AMI UEFI de 256 Mb con interfaz gráfica.

BIOS AMI UEFI de 256 Mb con soporte GUI

Interruptor BIOS Flashback

ASRock Full HD UEFI

ASRock Instant Flash

Instalador automático de drivers ASRock

Utilidad ASRock Motherboard A-Tuning

ASRock Dragon 2.5G LAN Software

ASRock Post Status Checker

Conectores internos y refrigeración

Para completar la configuración del equipo dispone de conectores dedicados para ventiladores, bomba de agua, audio frontal y alimentación. Los conectores de chasis admiten ventiladores de 3 o 4 pines y cuentan con control Smart Fan.

1 cabecera SPI TPM

1 cabecera LED de alimentación y altavoz

1 conector CPU_FAN1 de 4 pines, hasta 1 A y 12 W

3 conectores CHA_FAN1~3/WP de 4 pines para ventilador o bomba de agua

CHA_FAN1~3/WP admite hasta 2 A y 24 W

Detección automática de ventiladores de 3 o 4 pines en CHA_FAN1~3/WP

Control de velocidad Smart Fan

1 conector de alimentación ATX de 24 pines

1 conector de alimentación de 12 V y 8 pines

1 conector de audio para panel frontal

1 conector Thunderbolt™ AIC de 5 pines compatible con ASRock Thunderbolt™ 4 AIC Card

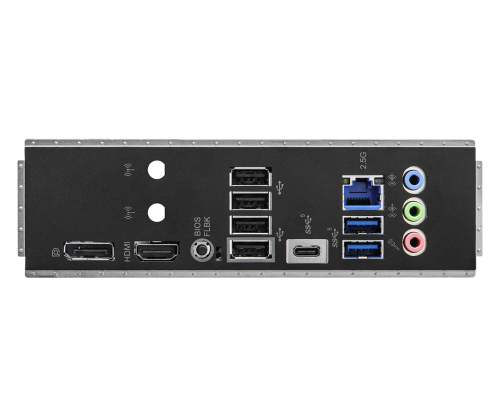

Panel trasero de conexiones

El panel posterior reúne las conexiones principales para periféricos, red, audio y pantallas. Además, cuenta con protector de E/S preinstalado y puntos de montaje para antenas, facilitando una instalación más limpia.

2 puntos de montaje para antena

1 HDMI

1 DisplayPort 1.4

1 USB 3.2 Gen1 Type-C

2 USB 3.2 Gen1 Type-A

4 USB 2.0

1 puerto RJ-45 2.5 Gigabit

1 interruptor BIOS Flashback

Conectores HD Audio para entrada de línea, altavoz delantero y micrófono

Protector de E/S preinstalado

Formato Micro ATX y otras especificaciones

Con unas dimensiones de 24,4 x 22,6 cm y formato Micro ATX, esta placa permite montar una plataforma AM5 con DDR5 y almacenamiento de nueva generación ocupando menos espacio que una placa ATX convencional. Su PCB incorpora cobre de 2 oz.

Formato Micro ATX

Dimensiones

9,6 x 8,9 pulgadas / 24,4 x 22,6 cm

PCB con cobre de 2 oz

Compatible con Microsoft Windows® 10 de 64 bits y Windows® 11 de 64 bits

Certificaciones FCC y CE

Calificada para ErP/EuP con una fuente de alimentación compatible

Accesorios incluidos

La placa se suministra con los accesorios esenciales para su instalación y conexión de unidades de almacenamiento, incluyendo cables SATA y tornillos destinados a los sockets M.2.

1 manual de usuario

2 cables de datos SATA

3 tornillos para sockets M.2
