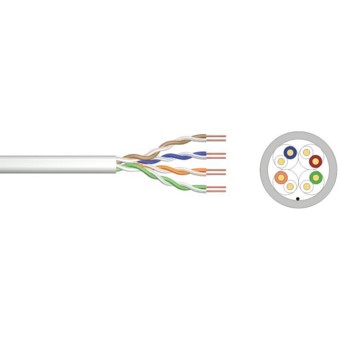

Bobina cable de red ewent ew - mat - 6u - r - 305 - s cat 6 u - utp awg23 - 1 cca 305mt rigido

PANORAMA GENERAL

Campos de aplicación 1000Base-T Gigabit Ethernet

100Base-TX Fast Ethernet

Normas ANSI/TIA 568-C, ISO/IEC 11801 2ª Ed., EN 50173, EN 50288-2-1

Clase de reanimación cardiopulmonar Eca

Propiedades Físicas

Conductor Recocido desnudo CCA, sólido AWG 23/1, diámetro nominal 0,55

mm Aislamiento PE (Polietileno)

Número total de conductores aislados 8, trenzados en 4 pares

Código de color Azul-blanco, naranja-blanco, verde-blanco, marrón-blanco

Blindaje individual de pares Ninguno

Blindaje general Ninguno

Cubierta exterior ECA según EN 50575 (PVC)

Diámetro exterior de la vaina 0,55 mm nominal

Color de la cubierta exterior Gris (RAL 7035)

Propiedades mecánicas

Carga de tracción 150 N máx.

Rango de temperatura de envío y almacenamiento -20 C hasta +75 C

Rango de temperatura de funcionamiento -20 C hasta +60 C

Rango de temperatura de las instalaciones 0 C hasta +50 C

Diámetro total 6,0 mm nominal

Propiedades eléctricas

Impedancia 100 5 Ohm @ 1-100 MHz

Capacitancia nom. 40 nF/km @ 800 Hz

Desequilibrio de capacitancia (par-tierra) 1,5 pF/m máx. a 1 KHz

Resistencia de aislamiento 2000M/km @500V.

Resistencia CC 130 Ohm/km máx. (Desequilibrio de la resistencia máxima

del 2%)

Resistencia del bucle de CC 262 Ohm/km máx. (Desequilibrio de la

resistencia máxima del 2%)

Resistencia a la tensión 72 Vcc máx.

Atenuación del acoplamiento 40 dB

Retardo de propagación nom. 553 ns/100 m

NVP 69%
